宇電AI系列溫控儀表在燃氣明火熱處理爐上的應用
無錫市鑫潤工業爐有限公司 錢東海
摘要：本文介紹了廈門宇電自動化科技有限公司（簡稱“宇電”）的AI系列溫控儀表產品在燃氣明火熱處理爐上的應用并取得良好效果。
關鍵詞：溫度、燃氣明火熱處理爐 、AI系列溫控儀表
1.前言
奧氏體化爐是由堅固的金屬框架組成，在框架表面包覆軟鋼板。爐子橫截面內部布滿耐熱和隔熱材料。耐熱和隔熱材料的不同層數以這樣方式計算得到，使爐子外表面的溫度等于周?chē)h(huán)境溫度+60℃（爐子燒嘴周?chē)臏囟纫撸＿@種反應性的溫度升高是正常的和必然的，這是因為隔熱材料層不可能和爐子表面完全隔熱。在爐子里，不同的爐區形成不同的燃燒氣氛。根據分壓定律（菲克定律），當爐壓降低時，爐氣氛就會(huì )從高溫區向低溫區擴散。從本質上說，隔熱材料層并不是完全不能通過的，所以燃燒后產生的氣體、水蒸氣（由燃燒產生的）和微量硫會(huì )遷移穿過這些隔熱材料層。因此，這些蒸汽或燃燒后的氣體會(huì )從爐子的隔熱材料層和金屬外殼之間的間隙漏到空氣中，爐子的側墻裝備了加熱裝置，通過空氣和煤氣的燃燒，這些裝置給爐區提供熱量。
2.溫控儀表的選用
燃氣明火熱處理爐對燃燒要求很嚴格，產品在線連續生產時需要爐膛溫度和燃燒壓力很穩定（1000℃±5℃），而且現場的工作環境比較嚴峻（粉塵，環境溫度比較高）尤其是在線生產設備如果因為溫控失效會(huì )導致整條生產線停車而產生大量的額外生產成本；我公司通過嚴格的市場調研，在產品性能、技術服務、性?xún)r(jià)比等多方面加以對比，多廠家多供應商測試，加之已經積累了使用宇電測控儀表產品的體會(huì )，選定了宇電AI系列測控儀表產品。其中溫度控制儀表選用了AI人工智能工業調節器：爐膛熱電偶信號通過補償導線接至AI-719，通過宇電儀表的PID輸出模擬量或者開關量控制各個爐段的電動閥門，AI-706多路巡檢儀可以同時檢測多路信號，節約設備廠家的硬件成本。

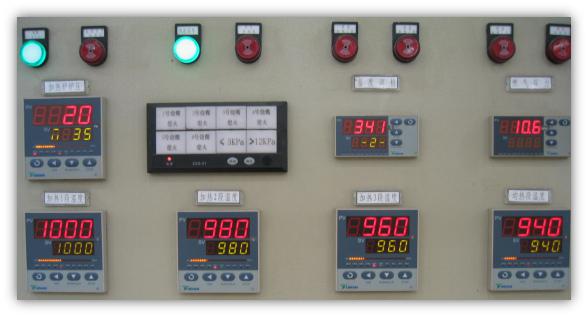

現場生產電控柜照片01

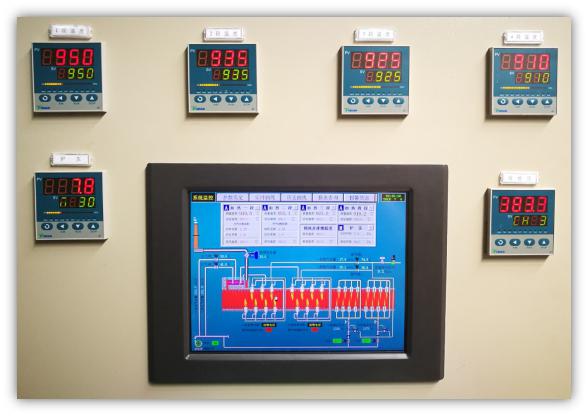

現場生產電控柜照片02

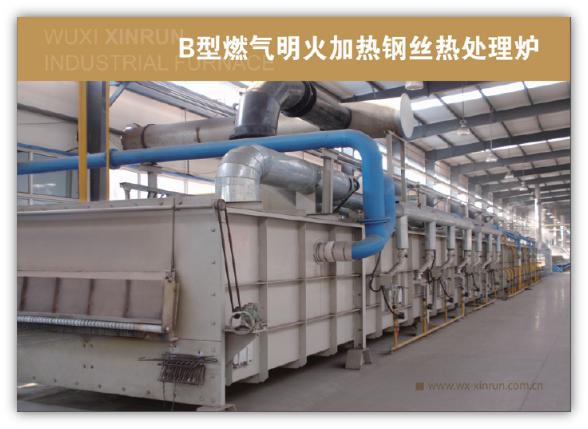

現場設備
3.設備使用效果
溫度控制完全符合我公司設計要求，正常生產±2℃以?xún)取Ｈ绻偈褂眠^(guò)程中現場調試工程師往往會(huì )遇到PID參數不合適的情況，這里大家只需要耐心的根據儀表說明書中的PID參數一步一步修改PID，而且宇電儀表也有自整定功能，這時候只需要把儀表設置到自整定后，儀表會(huì )在幾個震蕩周期之后自動把合適現場設備的PID參數整定出來。
我公司使用S7系列西門子PLC與宇電儀表Modbus通訊，一次使用1臺PLC和35只儀表同時通訊，到目前穩定運行沒有出現通訊中斷及通訊出錯的情況。其通訊穩定性，以及通訊響應速度都滿足現場的控制要求。
4.結論
對設備制造廠家來說，符合現場生產需求，適合現場復雜的生產環境，長期穩定無故障可靠運行，能做到以上幾點的溫控儀表是廠商需要的。相比國外品牌的儀表，國產品牌儀表在售后響應和產品供貨周期上更快更短，也是設備制造廠家比較注重的。作為智能測控儀表行業的專業供應商，宇電在各個方面都做的比較好。通過對其產品的可靠應用，也使得我們的生產效益和產品品質得到很大提高，并受到客戶的認可。
